2.3噸中小型水罐消防車

服務保障:

  • 認證商家
  • 原廠保證
  • 售后無憂
  • 買專用車就上隨州市烈山專用汽車有限公司!
    • 車輛底盤EQ1075DJ3CDF
    • 容積2.35立方米
    • 排放標準國六
    • 發車方式來公司自提,公司送車上門
    • 分期付款首付20%~80%,即可提車
    • 售后服務全國服務站聯保

    銷售熱線:138-8688-7089

    經營模式:生產廠家
    所在地區:湖北 隨州

    榜入選{搶險救援消防車熱度榜}
    已有人關注
    • 車型亮點

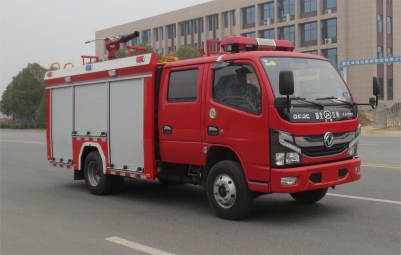

      JDF5073GXFSG20/E6型水罐消防車

       術 規  書



      一、 整車描述

      1、 概述

      JDF5073GXFSG20/E6型水罐消防車,采用東風EQ1075DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+3,該車為內倉罐結構,車身兩側為器材箱,中部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用螺栓連接,載水2350kgSG20),裝備了上海雄真消防設備有限公司生產CB10/30型低壓消防泵,額定流量30L/S,車頂安裝成都威斯特消防機械有限公司生產的PS8/30W(SG20)型車用消防炮。該車輛結構緊湊,配置完備,機動性強,能夠及時應對企業,社區或重點消防單位的火情,可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離??蓮V泛應用于消防救援站,政府專職消防隊,企業專職消防隊等。

      整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢,CCCF申報。

      2、 整車主要參數

      外廓尺寸

      6330×1980×2880mm

      最大總質量

      7100kg

      載液量

      水罐車載水2350kg

      最高車速

      90km/h

      消防泵額定流量

      30L/s  1.0MPa

      消防炮額定流量

      水罐車:30L/s  1.0MPa

      消防炮射程

      水罐車:60m

      比功率

      90/7.1=12.67

      接近角/離去角

      24°/13°

      二、底盤

      1、 底盤主要參數

      型號

      EQ1075DJ3CDF



      制造商

      東風汽車股份有限公司

      發動機額定功率

      97kw

      發動機排量

      2300ml

      發動機排放標準

      GB17691-2018國

      驅動形式

      4×2

      軸距

      3308mm

      最大允許總重

      7360kg

      最小轉彎半徑

      7m

      變速箱

      手動

      取力器

      夾心取力器

      2、乘員室

      結構

      平頭、四門,原裝雙排



      司乘人員數

      2+3

      駕駛員位置

      左置

      設備

      原車儀表板處設置消防操作儀表板及警燈控制盒,加裝

      1、 警報器;

      2、 取力器控制開關及指示燈;

      3、 附加電源開關;

      三、 上裝結構及性能參數

      總體布置

      整車由消防員乘員室和車身兩大部分組成,車身布置采用內倉罐式結構,左右兩側為器材箱,中部為水罐,器材箱后部為泵房。

      工藝要求

      所有碳鋼型材及板材均采用防銹蝕處理,所有零部件、標準件均采用電泳等表面處理工藝。所有切割件均采用激光切割機切割,保證零件精度。

      1、 器材箱和泵室

      結構

      主框架結構采用優質鍍鋅方管焊接,外裝飾板采用2mm厚冷軋鋼板焊接,車頂防滑花紋板,可行走。









      器材箱

      器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內設由專用掛具固定的器材及儲物盒。

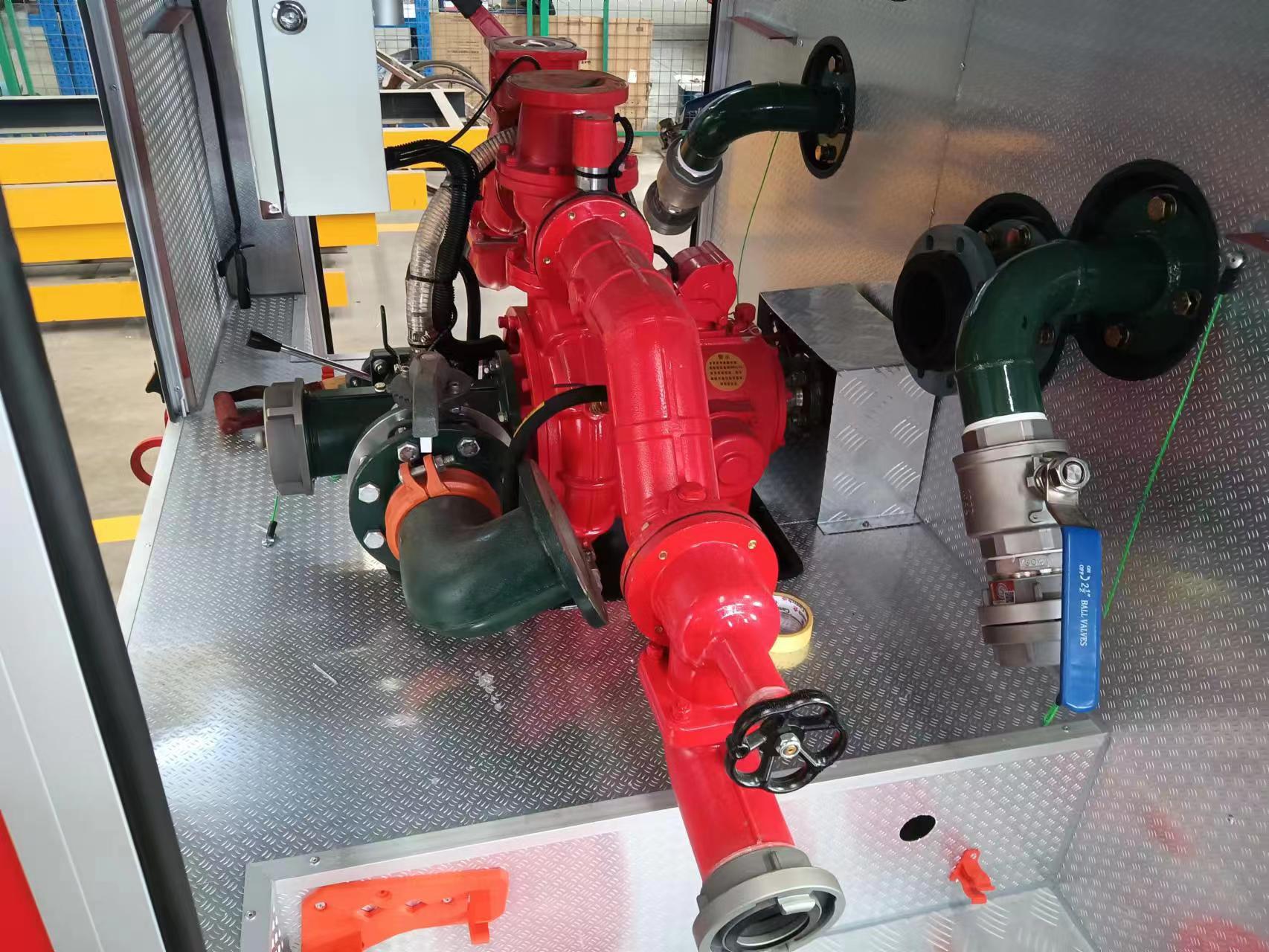

      泵房

      泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材

      控制面板位置:位于泵室尾部,對上裝部分進行集中控制。





      爬梯及上車?yán)?/span>







      后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過450mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。




      2、水罐

      容量

      2350kgSG20








      材質

      優質碳鋼,厚度為3mm

      結構

      內倉式罐體,內設橫向防浪板,中間開有人孔,封頭、側板、隔板均有增加強度的梯形折筋,頂板采用角鐵加強,水罐能承受0.1 MPa 的靜水壓力,經0.1 MPa 靜水壓強度試驗,罐體兩側面不出現明顯殘余變形,整體防銹蝕處理

      罐體固定

      與底盤車架螺栓連接

      罐體設置

      人孔:設直徑460mm人孔1個,帶有快速鎖定/開啟裝置

      溢流口:設DN65溢流口1個

      放余水口:設1個DN40水罐放余水口,配球閥

      注水口:在水罐左右兩側各接1DN65接口

      進出水口:設1個水罐到水泵進水管,DN100閥門,手動控制,設1個水泵至水罐充水管,DN65閥門,手動控制

      四、水系統

      1、水泵

      型號

      CB10/30-XZ型低壓車用消防泵



      形式

      低壓離心式

      額定流量

      30L/s @1.0MPa

      出口額定壓力

      1.0MPa

      最大吸深

      7m

      引水裝置

      活塞式真空泵

      引水時間

      最大吸深時50s

      2、 管路系統

      管道材質

      優質無縫鋼管



      吸水管路

      泵房后側設一個DN100吸水口

      注水管路

      水罐左右兩側各設一個DN65注水口,泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路

      出水管路

      泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋

      冷卻水管路

      配有冷卻取力器的冷卻水管路及控制閥





      五、滅火裝置

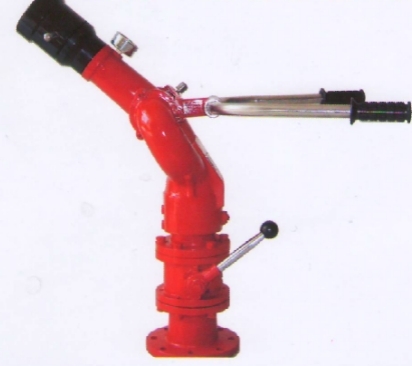

      1、車載水炮

      型號

      PS8/30W



      制造商

      成都威斯特消防機械有限公司

      回轉角度

      360°水平回轉

      最大仰/俯角

      俯角-15°,仰角≥+60°

      流量

      30L/S

      射程

      60m



      六、消防控制系統

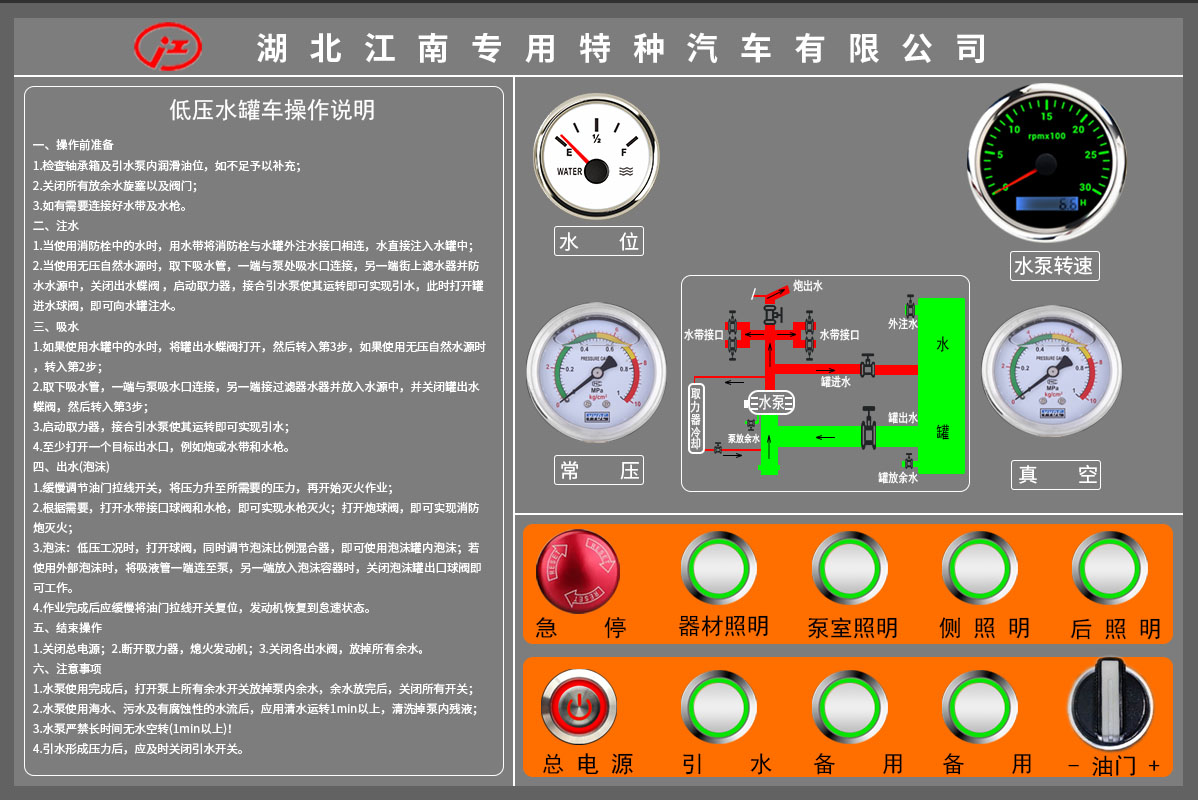

      控制面板

      控制面板包含水泵轉速表、水罐液位表、真空壓力表、出口壓力表以及功能按鍵,面板整體采用標準化工業設計風格,面板功能劃分清晰,方便操作。



      按鍵功能

      急停、總電源、器材照明、泵室照明、側照明、后照明、引水、備用1、備用2、備用3、備用4及油門旋鈕開關。

      安全措施

      采用12路繼電器和保險絲雙層保護線路。每一路輸出均配有10A保險絲片,該保險片采用汽車通用型插片保險,方便維護。

      油門控制

      采用遠程電子油門系統。

      七、電氣設備

      附加電氣

      設獨立電路





      輔助照明

      消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等

      頻閃燈

      車身兩側安裝紅、藍兩色頻閃燈

      警示裝置

      長排全紅警燈,安裝在駕駛室頂部

      警報器,其控制盒在駕駛員前下方

      火場照明

      上裝后部安裝100W消防探照燈1個

      八、表面處理

      面漆

      優質國產漆

      顏色

      車體外表面主色為RO3消防紅

      九、隨車消防器材的布置和配備

      1、器材布置

      1

      按照消防實戰需要,根據消防操作程序,就近取放。

      2

      使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

      3

      標示醒目,多人操作,互不干涉。

      2、器材配備(標配)

      1

      吸水管

      100×2

      4

      螺紋式

      2

      濾水器

      FLF100

      1

      螺紋式

      3

      分水器

      FII80/65×3-1.6

      1

      內扣式

      4

      集水器

      JII100/65×2-1.0

      1

      內扣式

      5

      水帶

      13-65-20

      6

      盤

      低壓;內扣式

      6

      水帶

      13-80-20

      2

      盤

      低壓;內扣式

      7

      異徑接口

      KJ65/80

      2

      內扣式

      8

      水帶包布

      DT-SB

      4


      9

      水帶掛鉤


      4


      10

      地上消火栓扳手

      QT-DS1;長400

      1


      11

      地下消火栓扳手

      長860

      1


      12

      吸水管扳手

      FS100

      2


      13

      直流開關水槍

      QZG3.5/7.5;65

      1

      低壓;內扣式

      14

      直流開花水槍

      QZK3.5/7.5;65

      1

      低壓;內扣式

      15

      消防桶


      1

      個


      16

      滅火器

      3kg

      1


      17

      消防腰斧

      長390 ;GF-285

      1


      18

      橡皮錘


      1


      19

      可充電式手提照明燈


      1




      多方位圖
